Serend Plz-360 32-42" Hareketli Lcd Askı Aparatı Özellikleri

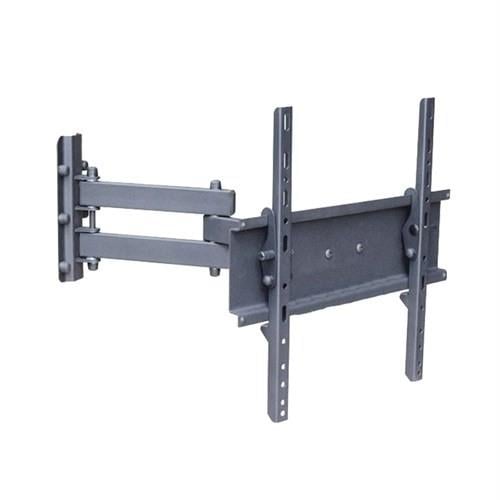

Serend Plz-360 32-42 Hareketli Lcd Askı Aparatı
VESA : max. 400 x 400 min . 200 x 200
Sağa sola hareket : 45 sağ 45 sol
Yukarı aşağı eğim : 15
Taşıma kapasitesi : 30 kg
Duvar Tv arası mesafe : max. 50 cm min. 15 cm
Tv ölçüsü : max. 42 min. 32 - (106cm - 99 cm)

LCD, LED, PLAZMA,TV ASKI APARATLARI NASIL MONTAJ EDİLİR

Askı Aparatı montaj talimatı - PLZ 360

1 nolu resimde görüldüğü gibi montaj plakasını duvara yaslayıp su terazisi yardımı ile düzgünlüğünü sağlayınız. Parça üzerinde bulunan deliklerinden duvarınızı kalemle işaretleyiz.

İşaretli yerlerden duvarınızı 9 mm matkapla  delip dübel takınız.  Dübellerin delik içerisinde boş olmamasına dikkat ediniz. Duvar montaj plakasını civata ile duvara sabitleyiniz. Paket içerisinde verilen tüm dübel ve civataları kullanınız. Paket içinde verilen civata ve dübel haricinde başka bağlantı elemanı kullanmayınız.

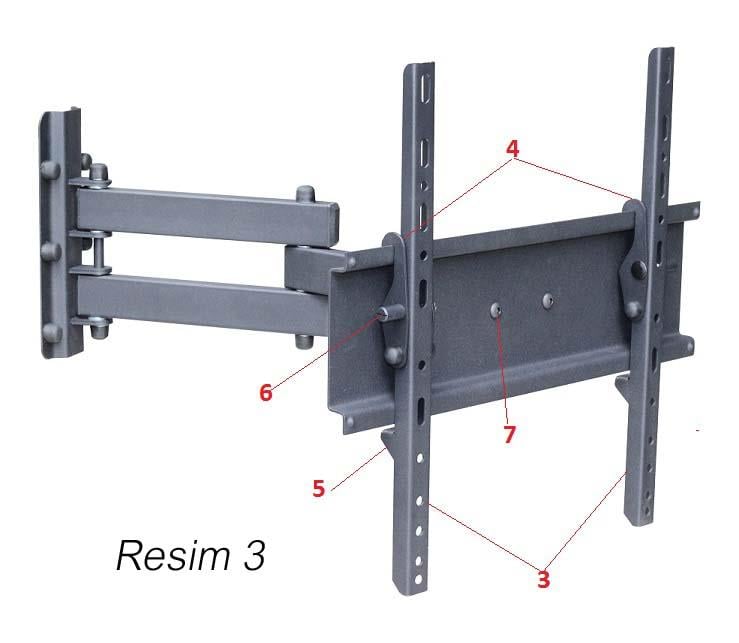

Yandaki resimde görülen 3 nolu kollar televizyonunuzun arkasına kancalar aşağı bakacak şekilde bağlanır. Bağlantısı tamamlanan kollar 4 nolu kancalardan aparat plakasına  3 nolu resimde görüldüğü gibi asılır.   5 nolu okla işaretlenmiş olan yerde bulunan emniyet vidaları sıkıştırılır. Televizyonunuzun eğim yapmasını istediğinizde 6 nolu okla işaretlenmiş olan somun gevşetilerek  TV nin eğim yapması sağlanır ve somun tekrar sıkılıştırılır.  Aparatınızda hatalı montajdan kaynaklanan eğim bozukluğunu var ise 7 numara ile işaretlenmiş civata arkasındaki kelebek somunu gevşetip  aparat düzgünlüğünü sağladıktan sonra tekrar somunu sıkıştırınız.

UYARI:
